国产性色αv视频免费-欧美双人家庭影院-久久99国产精品尤物-一本大道东京热无码视频-欧洲av无码放荡人妇网站

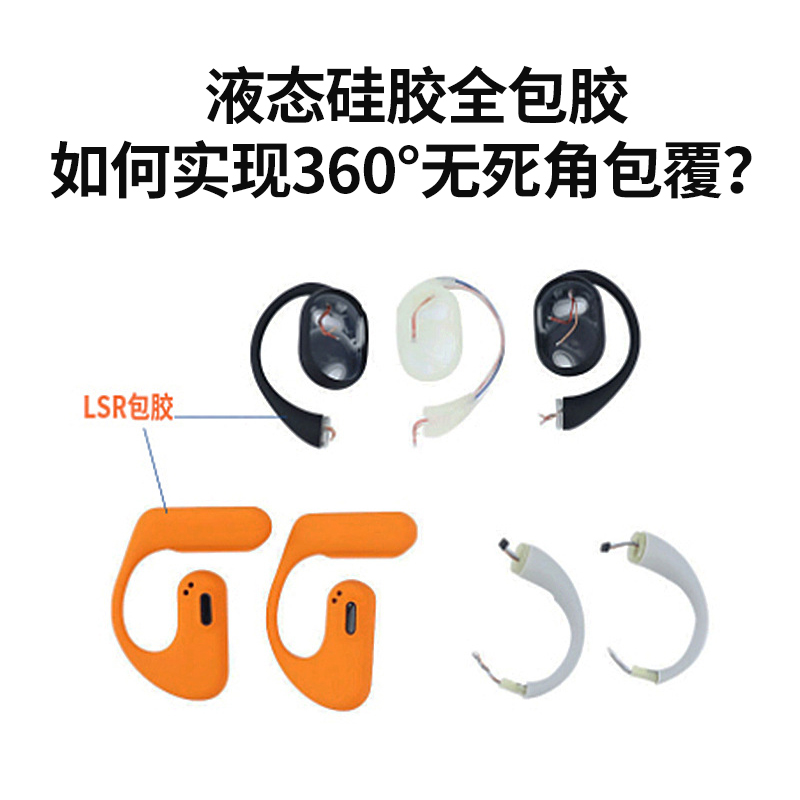

液態硅膠全包膠實現 360° 無死角包覆，需從基材預處理、模具結構設計、注塑工藝控制、材料匹配四大維度系統優化，核心解決 “基材定位偏移、硅膠填充不充分、界面結合不緊密” 三大痛點，具體技術路徑如下：

一、基材預處理：確保表面潔凈與活化，提升包覆附著力

精密清潔去油污
基材（如 PC、ABS、金屬）表面需通過超聲波清洗（溶劑為異丙醇或去離子水） 去除脫模劑、指紋、粉塵等雜質，清洗后用壓縮空氣吹干，避免殘留液體導致硅膠與基材間產生氣泡。對于金屬基材（如不銹鋼），還需進行電解拋光或噴砂，增加表面粗糙度（Ra 1.6-3.2μm），通過 “機械錨定效應” 增強硅膠附著力。

表面活化處理

塑料基材：采用等離子處理（功率 300-500W，時間 10-30s） 或紫外光氧化，打破表面分子鏈并引入羥基、羧基等極性基團，使硅膠與基材的界面張力從 50mN/m 降至 30mN/m 以下，顯著提升結合力（剝離強度≥3N/cm）。

金屬基材：可涂覆硅烷偶聯劑（如 KH-550），通過化學鍵橋接金屬表面與硅膠分子，避免后期因冷熱循環導致包覆層剝離。

二、硅膠包膠模具結構設計：精準定位 + 全向填充，消除包覆死角

基材剛性定位系統
設計多向定位銷 + 彈性預壓機構：在模具型腔中設置 3-4 個直徑精度 ±0.01mm 的定位銷，配合彈簧頂針將基材固定在型腔中心，確保基材與型腔內壁的間隙均勻（單邊 0.2-0.5mm，根據包覆厚度調整），避免注塑時基材偏移導致局部包覆過薄或漏包。

對于異形基材（如帶凹槽、凸起的結構），需設計隨形定位塊，貼合基材曲面，防止填充時硅膠沖擊力導致基材位移。

全環繞流道與階梯式澆口

流道設計為環形或螺旋形，圍繞基材均勻分布，確保硅膠從多個方向同步填充，避免單側進料導致的 “料流死角”（如基材背面或凹槽處）。

澆口采用多點階梯式布置（如沿基材周向每 30°-60° 設一個微型澆口，直徑 0.3-0.8mm），通過時序控制各澆口的開啟順序（先開啟遠端澆口，再開啟近端），確保硅膠逐步填滿所有間隙，尤其針對深腔、拐角等易缺料區域。

微縫排氣與防溢設計
在型腔末端（如基材與模具的貼合面、拐角頂點）開設0.01-0.02mm 深的排氣微縫，長度 5-10mm，確保硅膠填充時排出型腔空氣，避免氣泡導致的局部未包覆。同時在分型面設置防溢膠壩（高度 0.1mm，寬度 1mm），防止硅膠從定位間隙溢出形成飛邊，影響包覆完整性。

三、注塑工藝控制：精準調控填充與硫化，實現無死角浸潤

低剪切低速填充，避免料流 “繞流盲區”

注射壓力：采用 “階梯式升壓”（初始壓力 30-50bar，填充至 50% 時升至 60-80bar），避免高壓沖擊導致基材移位，同時確保硅膠能緩慢浸潤基材表面的細微凹槽。

注射速度：控制在 5-15mm/s 的低速范圍，使硅膠以 “層流狀態” 包裹基材，尤其在基材的孔、槽等復雜結構處，低速填充可減少湍流導致的空氣卷入，確保每個角落都被硅膠充滿。

模具溫度與硫化時間協同
模具溫度需匹配硅膠硫化特性（通常 150-180℃），且確保型腔各區域溫度均勻（溫差≤±3℃），避免局部溫度過低導致硅膠提前固化，形成填充障礙。硫化時間按 “包覆厚度 + 基材熱傳導率” 計算（如 0.3mm 包覆層需 15-20s），確保硅膠在完全填充后充分交聯，與基材形成穩定結合。

保壓補縮，消除微間隙
填充完成后保持 5-10bar 的保壓壓力 3-5s，向型腔補充微量硅膠，補償硅膠硫化過程中的體積收縮（約 2%-3%），確保基材與硅膠間無微小縫隙，尤其適用于要求高氣密性的場景（如防水連接器）。

四、材料匹配：基材與硅膠的 “兼容性” 設計

熱膨脹系數匹配
選擇與基材熱膨脹系數（CTE）接近的液態硅膠（如 PC 基材 CTE 約 60×10??/℃，可選用 CTE 80-100×10??/℃的 LSR），減少高低溫循環（-40℃~125℃）時因收縮差異導致的包覆層開裂或剝離。

硬度與流動性平衡
針對復雜結構包覆，優先選用低粘度（5000-10000mPa?s）、中低硬度（30-50 Shore A）的 LSR，其流動性更好，能快速填充細微間隙；若需兼顧結構強度，可采用 “雙硬度注塑”（基材外層用軟膠密封，外層再包覆硬膠增強），既保證無死角密封，又滿足力學性能要求。

典型應用案例：防水連接器 360° 全包膠

以 “金屬針腳 + 塑料基座” 的防水連接器為例，實現無死角包覆的關鍵步驟：

金屬針腳噴砂 + 硅烷處理，塑料基座等離子活化；

模具采用 4 個定位銷固定基座，針腳周圍設環形流道 + 8 個微型澆口；

注射參數：壓力 50→70bar，速度 8mm/s，模具溫度 160℃，硫化時間 20s；

最終實現針腳與基座接縫處、基座邊緣的 360° 完全包覆，防水等級達 IP68（水下 2m/24h 無滲漏）。

通過以上方法，可確保液態硅膠在全包膠過程中實現 “零死角、高強度、高氣密” 的包覆效果，核心在于 “定位精準不偏移、填充充分無氣泡、界面結合不剝離” 的全鏈條控制。

深圳市利勇安硅橡膠制品有限公司—專注液態硅膠制品精密技術研發24年，聯系電話：134-2097-4883。
